4 Unterscheidung nach Konstruktionstypen

4.1 Holzfenster mit Metallabdeckung (Vorsatzrahmen-Konstruktionen)

Abbildung 2
Innenabdichtung mit Vorlegeband

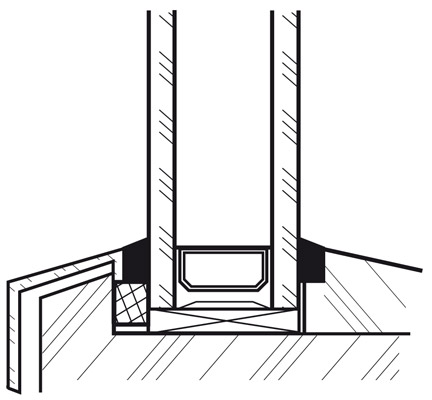

Abbildung 3
Innenabdichtung ohne Vorlegeband

Bei dieser Konstruktion wird die Verglasung durch den Holzrahmen getragen. Der Metallvorsatzrahmen dient der Bekleidung.

4.2 Holz-Metall-Fenster (Verbundprofil-Konstruktionen)

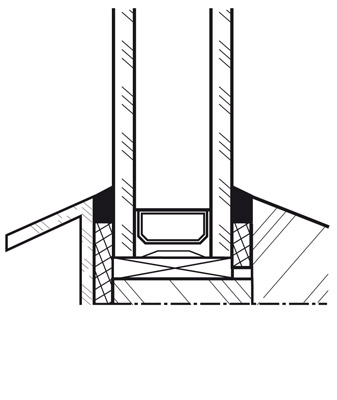

Abbildung 4
Außen- und Innenabdichtung mit Vorlegeband

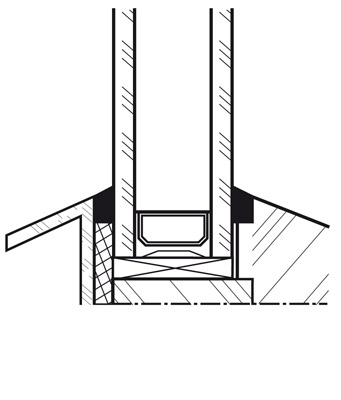

Abbildung 5
Außen- und Innenabdichtung mit Vorlegeband

Bei dieser Konstruktion findet der Verbund zwischen Metall und Holzrahmen im Bereich der Verglasung statt.

4.3 Holzfenster mit Metallabdeckung (Sanierung

Sanierung

Die Sanierung einer Fugenabdichtung beinhaltet nicht nur den Austausch der Abdichtung selbst, sondern erfordert oftmals auch die Wiederherstellung der Fugenflanken, damit eine Abdichtung erst möglich wird.

Übersetzungen
GB:
FR:

Sanierung

Die Sanierung einer Fugenabdichtung beinhaltet nicht nur den Austausch der Abdichtung selbst, sondern erfordert oftmals auch die Wiederherstellung der Fugenflanken, damit eine Abdichtung erst möglich wird.

Übersetzungen
GB:
FR:

sfenster)

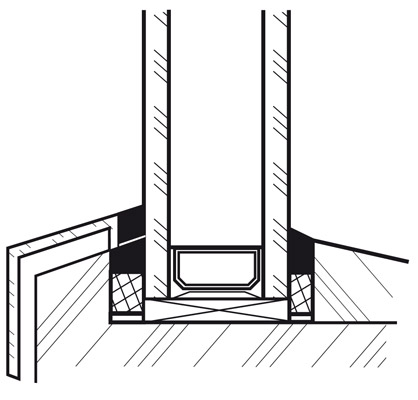

Abbildung 6
Außen- Innenabdichtung mit Vorlegeband

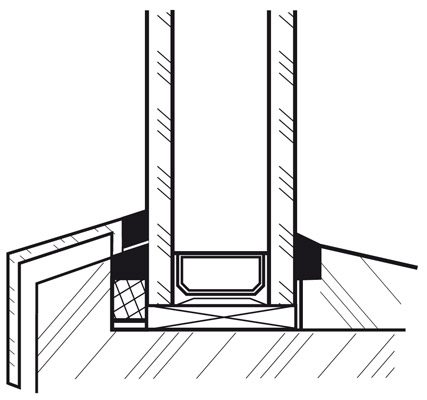

Abbildung 7
Außenabdichtung mit Vorlegeband, Innenabdichtung ohne Vorlegeband

Diese Konstruktion stellt eine Sanierung dar. Die Versiegelung des Metallvorsatzrahmens erfolgt über dem bereits vorhandenen Dichtstoff. Eine Eignung mit bereits vorhandenen Dichtstoffen und Systembauteilen ist zu prüfen.

Bei der Verglasung mit spritzbaren Dichtstoffen sind neben dem vorliegenden Merkblatt die Vorschriften der Isolierglashersteller und Dichtstoff-Lieferanten unter Berücksichtigung TGIC-freier Beschichtungsmittel für Metall-Oberflächen zu beachten.

Anmerkung: Die Schraffuren der Bilder 2 bis 7 entsprechen der DIN 201 und unterscheiden sich dadurch von den Abbildungen im IVD-Merkblatt Nr. 10 – Glasabdichtung am Holzfenster mit Dichtstoffen.
