6 Verglasungssysteme
Verglasung mit Vorlegeband (nach DIN 18545-1 und -3, Dichtstoffauswahl nach DIN 18545-2)
Die Ausführung mit Vorlegeband ist anerkannte Regel der Technik und entspricht der VOB – DIN 18361 Verglasungsarbeiten.
Abmessungen
Nachfolgend sind in Tabelle 2 die Mindestmaße der Dichtstoffdicken a1 und a2 bei ebenen Verglasungseinheiten angegeben.| Längste Seite der Verglasungseinheit (in mm) | a1 bzw. a2 |
| bis 1500 | 3 |
| über 1500 bis 2000 | 3 |
| über 2000 bis 2500 | 4 |
| über 2500 bis 2750 | 4 |
| über 2750 bis 3000 | 4 |
| über 3000 bis 4000 | 5 |
Die innere Dichtstoffdicke a2 darf bis 1 mm kleiner sein. Nicht angegebene Werte sind im Einzelfall zu vereinbaren.
Die Schritte für die Auswahl des geeigneten Dichtstoffes sind in der folgenden Darstellung beschrieben (Beispiel siehe Anhang):
1. Ermittlung der Beanspruchungsgruppe
Verglasung ohne Vorlegeband (nach ift-Richtlinie „Verglasung von Holzfenstern ohne Vorlegeband“, Dichtstoffauswahl nach DIN 18545-2)
Die Verglasung ohne Vorlegeband ist anerkannte Regel der Technik.
Abmessungen

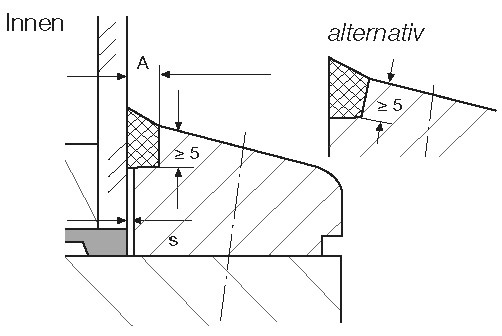

Das Mindestmaß der Dichtstoffdicke A beträgt 4 mm.Im eingebauten Zustand darf das Glas nicht im Falz eingespannt sein, d.h. zwischen Glas, Anlagefläche am Rahmen und Glashalteleiste
muss ein planmäßiger Luftspalt von s = 0,5 mm vorgesehen werden. Eine partielle Anlage an Rahmen oder Glashalteleiste — auch wechselweise — ist zulässig.
Das Verglasungssystem ohne Vorlegeband darf nur für Scheibengrößen bis maximal 6 m² und Kantenlängen bis 3 m angewandt werden.
Die Verglasung ohne Vorlegeband stellt besondere Ansprüche an den Dichtstoff, da sich durch die Ausfalzung an Rahmen und Glashalteleiste beim Abdichten eine Dreiflächenhaftung ergibt.
Die Schritte für die Auswahl des geeigneten Dichtstoffes sind in der folgenden Darstellung beschrieben:
1 .Dichtstoffgruppe E nach DIN 18545-2
Die Auswahl geeigneter Dichtstoffe und die Ausbildung der Ausfalzung an der Glashalteleiste und ggf. am Rahmen haben in Abstimmung
mit dem Dichtstoffhersteller zu erfolgen.
Abweichende Anforderungen sind mit dem Dichtstoffhersteller abzustimmen und bei Ausschreibungen dem Auftraggeber anzuzeigen.
6.1 Qualitätsanforderungen an Dichtstoffe
Die Prüfkriterien an die Dichtstoffe entsprechen der Tabelle 4| Anforderungen nach DIN 18545-2 | Prüfmethode |
| Rückstellvermögen | DIN EN ISO 7389-B (Vorspannung) |
| Haft- und Dehnverhalten nach Lichtalterung | DIN 52455-3-B (7dUV/Wasser gleichzeitig) |
| Zugverhalten unter Vorspannung | DIN EN ISO 8340-B bei 23 °C |
| Kohäsion, Zugspannung nach Dehnung | DIN EN ISO 8339-B |
| Volumenänderung | DIN EN ISO 10563 |
| Standvermögen | DIN EN ISO 7390 (10 mm breites Profil; 5 °C, 50 °C und 70 °C) |
| Schlierenbildung | ift-Richtlinie zur Beurteilung von Schlierenbildung und Abrieb |
| Folgende weitere Prüfungen werden nach Vereinbarung vorgenommen: | |
| Bindemittelabwanderung | DIN 52453-2 |
| Verarbeitbarkeit | DIN EN 29048 |
| Verträglichkeit mit anderen Baustoffen | DIN 52452-1 |
| Verträglichkeit mit Beschichtungssystemen | DIN 52452-4 |
