7 Wesentliche Einsatzkriterien

7.1 Fugenkonstruktionen und -dimensionierung

7.1.1 Spritzbare Dichtstoffe

Um in Anschluss- und Bewegungsfugen einen spritzbaren Dichtstoff dauerhaft und funktionsgerecht einsetzen zu können, muss der Planer oder der ausführende Betrieb die später in den Fugen auftretende Bewegung berechnen oder abschätzen können, um die Zulässige Gesamtverformung (ZGV) des Dichtstoffs nicht zu überschreiten und Fugenschäden zu vermeiden.

Die erforderliche Fugenbreite wird bestimmt durch die temperatur- und witterungsbedingten Maßänderungen der Bauteile sowie durch die ZGV des eingesetzten Dichtstoffs.

Abbildung 18
Bauteilfuge
Abbildung 18

Abbildung 19

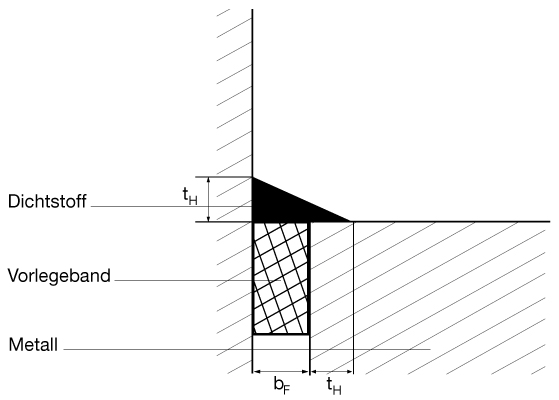

Anschlussfuge
Abbildung 19


bF = Breite der Fuge
tA = Tiefe der Fase
bA = Breite der Fase
tF = Tiefe des Abdichtungssystems
bH = Breite der Haftfläche
tD = Tiefe des Dichtstoffes

Wichtiger Hinweis:
Bei geringen Fugenbreiten von ≤ 4 mm kann durch Einlegen eines Vorlegebandes in den Fugengrund eine Dreiflankenhaftung vermieden und die erforderliche Fugengeometrie sichergestellt werden.

Das korrekte Verhältnis zwischen der Breite des Dichtstoffs in der Fuge (bF) der Tiefe des Dichtstoffs (tD) ist in Tabelle 8 dargestellt:

Tabelle 8: Fugenbreite bF im Verhältnis zur Dichtstofftiefe tD
bF 6 mm 10 mm 15 mm 20 mm 25 mm 30 mm
tD 6 mm 8 mm 10 mm 12 mm 15 mm 15 mm



7.1.2 Montageklebstoffe

Die folgende Abbildung zeigt die erforderliche Klebstoffstärke bei Einsatz eines elastischen (spannungsausgleichenden) Montageklebstoffes.

Abbildung 20

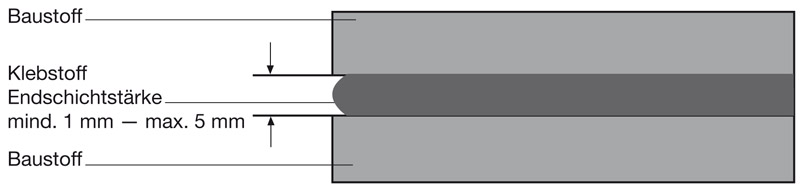

Endschichtstärke von elastischen (spannungsausgleichenden)Montageklebstoffen
Abbildung 20


7.1.3 Butyldichtungsbänder und –profile

Die folgenden Abbildungen zeigen die verschiedenen Möglichkeiten einer Verlegung von Butyldichtungbändern:

Abbildung 21

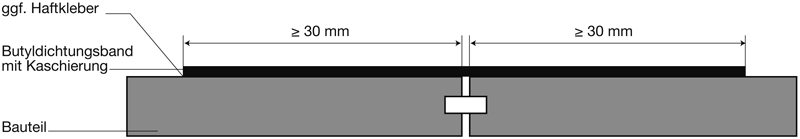

Verlegung flach
Abbildung 21

Abbildung 22

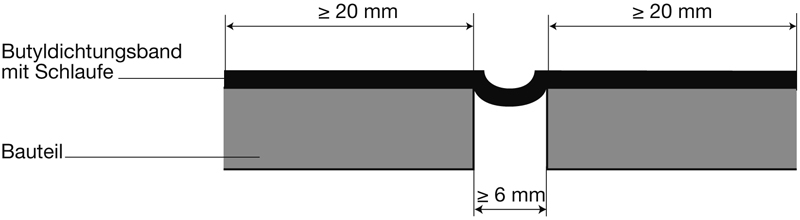

Verlegung mit Schlaufe
Abbildung 22

Abbildung 23

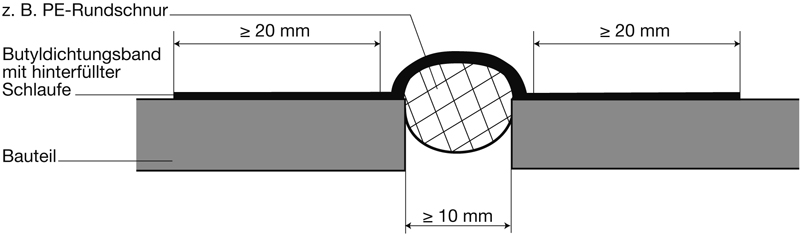

Verlegung mit hinterfüllter Schlaufe
Abbildung 23


7.2 Verträglichkeit mit angrenzenden Baustoffen

Auf Grund der Vielfalt der Baustoffe ist die Kenntnis über die Baustoffverträglichkeit der verschiedenen Abdichtungssysteme von besonderer Bedeutung, da eine umfassende Beschreibung in einem Technischen Datenblatt nicht gegeben werden kann.

Die nachfolgende Tabelle 9 soll daher einen Überblick geben, welche Dichtstoffe, Montageklebstoffe und Butyldichtungsbänder üblicherweise auf den einzelnen Untergründen einsetzbar sind.

Wichtiger Hinweis:
Die Tabelle dient als unverbindliche Orientierungshilfe. Auf Grund der Vielfalt der angebotenen Baustoffe und spritzbaren Dichtstoffe, insbesondere bedingt durch die sich ständig ändernden Rezepturen, bedarf es immer einer Abstimmung mit dem Dichtstoffanbieter im konkreten Einzelfall.

Auf Grund der unterschiedlichen Rezepturen einerseits und der Untergrundvoraussetzungen andererseits, kann sie allerdings nur als Leitfaden dienen.

Ist in der Tabelle jedoch ein Minuszeichen aufgeführt, kann davon ausgegangen werden, dass ein Einsatz zu Problemen in der Praxis führt.
Unabhängig von der Verträglichkeit zu dem jeweiligen Baustoff ist zusätzlich die Haftung des Abdichtungsmaterials zu prüfen bzw. mittels einer Haftungstabelle beim Hersteller zu erfragen.

Tabelle 9: Verträglichkeit der verschiedenen Abdichtungsmaterialien zu angrenzenden Baustoffen
  Silikon
sauer
 		 Silikon
neutral
 		 Poly-
urethan		 Acrylat-dispersion Hybrid- Polymer Butyl- dichtungs- bänder
und -profile		 Bitumen Synthese- kautschuk
Acrylglas + E + E E - + E + - -
Aluminium blank + + + E + E + + - +
Aluminium eloxiert + + + + E + + + +
Aluminium Pulver-beschichtung E E + E E E + - -
Beton - + + + +  + HK + E +
Bitumen - E - - - + + +
Blei - + E - + + + +
Faserzement - + + + + + + +
Glas + + - E + + + +
Hart-PVC  +  +  +  +  +  +  E  E
Holzimprägniert  + E  +  +  +  +  +  -  E
Holzbeschichtet  + E  +  +  +  +  +  -  E
Kalksandstein  -  +  +  +  +  +  +  +
Klinker  -  +  +  +  +  + HK  +  +
Kupfer  -  +  +  E  +  +  +  +
Naturstein  -  E  E  E  E  +  -  E
PE-Folie  -  -  -  - E  -  +E  +E  E
Polycarbonat  -  + E + E  -  + E  +  -  -
Polyester  -  + +  -  +  +  -  -
Porenbeton  -  +  +  +  +  + HK  +  +
PP-Bahnen  -  -  -  -  -  -  -  -
Putz  -  +  +  +  +  + HK  +  +
Stahl  -  +  +  -  +  +  +  +
Stahl sandgestrahlt  -  +  +  -  +  +  +  +
WDVS  -  +  + +  +  + HK +  +
Ziegelstein  -  +  +  +  +  +  +  +
Zink/Verzinkung  -  +  +  -  +  +  +  +












+ = Einsatz möglich
Die Verträglichkeit beinhaltet keine Aussagen zur einwandfreien Haftung auf dem jeweiligen Untergrund.
- = Einsatz nicht empfohlen
E = Eignung vom Hersteller bestätigen lassen
HK = Mit Haftkleber

Haftungstabelle des Herstellers beachten
