8 Wesentliche Einsatzkriterien

8.1 Fugenkonstruktionen und -dimensionierung

8.1.1 Spritzbare Dichtstoffe

Um in Anschluss- und Bewegungsfugen einen spritzbaren Dichtstoff dauerhaft und funktionsgerecht einsetzen zu können, muss der Planer oder der ausführende Betrieb die später in den Fugen auftretende Bewegung berechnen oder abschätzen können. Um dadurch die Zulässige Gesamtverformung (ZGV) des Dichtstoffs nicht zu überschreiten und Fugenschäden zu vermeiden.
Die erforderliche Fugenbreite wird bestimmt durch die temperatur- und witterungsbedingten Maßänderungen der Bauteile sowie durch die ZGV des eingesetzten Dichtstoffs.

Abbildung 16
Bauteilfuge Prinzipskizze zur Fugendimensionierung
Abbildung 16

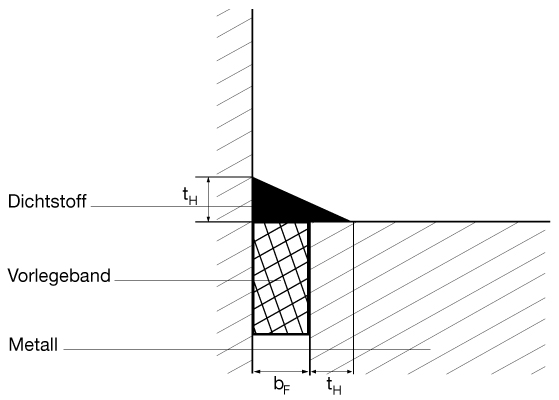

Abbildung 17
Anschlussfuge mit geringer Fugenbreite
Abbildung 17


bF = Breite der Fuge
tH = Breite der Haftfläche
tD = Tiefe des Dichtstoffs

Wichtiger Hinweis
Bei geringen Fugenbreiten von ≤ 4 mm kann durch Einlegen eines
Vorlegebandes in den Fugengrund eine Dreiflankenhaftung vermieden und die
erforderliche Fugengeometrie sichergestellt werden,.

Das korrekte Verhältnis zwischen Breite des Dichtstoffs in der Fuge und Tiefe des Dichtstoffs ist in Tabelle 9 dargestellt:


Tabelle 9: Fugenbreite bF im Verhältnis zur Dichtstofftiefe tD
bF 6 mm 10 mm 15 mm 20 mm 25 mm 30 mm
tD 6 mm   8 mm 10 mm 12 mm 15 mm 15 mm

8.1.2 Montageklebstoffe

Die folgende Abbildung zeigt die erforderliche Klebstoffstärke bei Einsatz eines Montageklebstoffes.

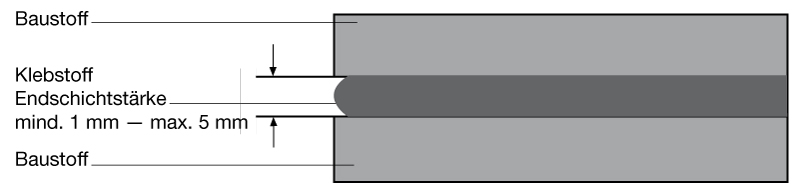

Abbildung 18
Endschichtstärke von Montageklebstoffen
Abbildung 18


8.1.3 Butyldichtungsbänder und -profile

Die Abbildungen zeigen die verschiedenen Möglichkeiten einer Verlegung von Butyldichtungbändern.

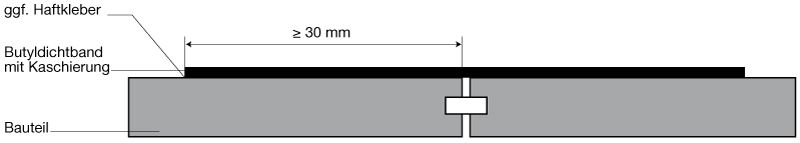

Abbildung 19
Verlegung flach
Abbildung 19

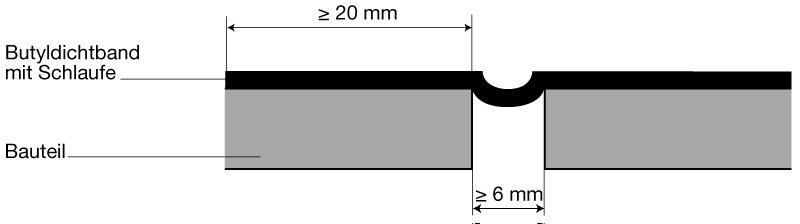

Abbildung 20
Verlegung mit Schlaufe
Abbildung 20

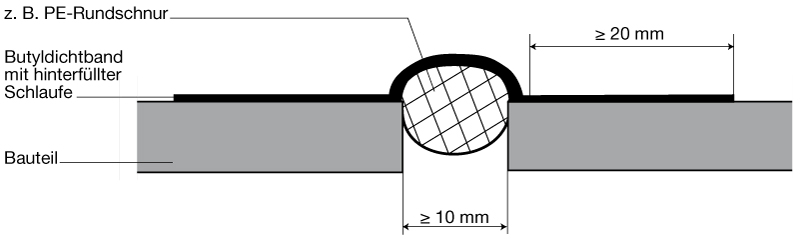

Abbildung 21
Verlegung mit hinterfüllter Schlaufe
Abbildung 21


8.2 Verträglichkeit mit angrenzenden Baustoffen

Aufgrund der Vielfalt der Baustoffe ist die Kenntnis über die Baustoffverträglichkeit der verschiedenen Abdichtungssysteme von besonderer Bedeutung, da eine umfassende Beschreibung in einem Technischen Datenblatt nicht gegeben werden kann.

Die Tabelle 10 soll daher einen Überblick geben, welche Dichtstoffe, Montageklebstoffe und Butyldichtungsbänder üblicherweise auf den einzelnen Untergründen einsetzbar sind.

Wichtiger Hinweis
Die Tabelle dient als unverbindliche Orientierungshilfe. In Hinblick auf die Vielfalt der angebotenen Baustoffe und spritzbaren Dichtstoffe/Montageklebstoffe, insbesondere bedingt durch die sich ständig ändernden Rezepturen, bedarf es immer einer Abstimmung mit dem Dichtstoffanbieter im konkreten Einzelfall.

In Anbetrcht der unterschiedlichen Rezepturen einerseits und den Untergrundvoraussetzungen andererseits, kann sie allerdings nur als Leitfaden dienen.

Ist in der Tabelle jedoch ein Minuszeichen angegeben, kann davon ausgegangen werden, dass ein Einsatz zu Problemen in der Praxis führt.

Unabhängig von der Verträglichkeit zu dem jeweiligen Baustoff ist zusätzlich die Haftung des Abdichtungsmaterials zu prüfen bzw. mittels einer Haftungstabelle beim Hersteller zu erfragen.

Tabelle 10: Verträglichkeit der verschiedenen Abdichtungsmaterialien zu angrenzenden Baustoffen
  Silikon
sauer
 Silikon
neutral
 Poly-
urethan		 Acrylat-
Dispersion
 Hybrid-
Polymer		 Bitumen Synthese-kautschuk
Acrylglas + E + E E - + E - -
Aluminium blank + + + E + E + - +
Aluminium
eloxiert		 + + + + E + + +
Aluminium
pulverbesch		 + E E + E E E - -
Beton - + + + + + +
Bitumen - E - - - + +
Blei - + E - + + +
Chrom-Nickel-Stahl - + + - + - -
Faserzement - + + + + + +
Glas + + - E + + +
Hart-PVC + + + + + E E
Holz imprägniert + E + + + + - E
Holz beschichtet + E + + + + - E
Kalksandstein - + + + + + +
Klinker - + + + + + +
Kupfer - + + E + + +
Messing - + + - + - -
Naturstein - E E E E - E
Polycarbonat - + E + E - + E - -
Polyester - + + - + - -
Porenbeton - + + + + + +
Putz - + + + + + +
Stahl - + + - + + +
Stahl sandg. - + + - + + +
WDVS - + + + + + +
Ziegelstein - + + + + + +
Zink/Verzinkung - + + - + + +
