3 Grundlagen

3.1 Funktionsebenen und Funktionsbereich

Funktionsbereich

In diesem Bereich werden die Eigenschaften Wärmeschutz und Schallschutz sichergestellt. Der Funktionsbereich muss trocken bleiben und vom Raumklima getrennt sein.

Übersetzungen
GB:
FR:

Funktionsbereich

In diesem Bereich werden die Eigenschaften Wärmeschutz und Schallschutz sichergestellt. Der Funktionsbereich muss trocken bleiben und vom Raumklima getrennt sein.

Übersetzungen
GB:
FR:

Funktionsbereich

In diesem Bereich werden die Eigenschaften Wärmeschutz und Schallschutz sichergestellt. Der Funktionsbereich muss trocken bleiben und vom Raumklima getrennt sein.

Übersetzungen
GB:
FR:

Bild 2
Funktionsebenenmodell als fachgerechte Abdichtung mit spritzbaren Dichtstoffen.

In dem Modell wird zwischen zwei Funktionsebenen (1) und (3) und dem dazwischenliegenden Funktionsbereich (2) unterschieden. Daraus wird ersichtlich, dass unterschiedliche Anforderungen an die Funktionsebenen und den Funktionsbereich gestellt werden.
Die beiden Ebenen und der dazwischenliegende Funktionsbereich müssen in der Konstruktion gegeben sein und folgenden Anforderungen genügen:

Tabelle 1: Anforderungen an die Funktionsebenen
Ebene (3) Wetterschutz	Bereich (2) Funktionsbereich	Ebene (1) Trennung von Raum- und Außenklima
Die Ebene des Wetterschutzes verhindert weitgehend den Eintritt von Regenwasser (Schlagregen) von der Außenseite. Eingedrungenes Regenwasser muss kontrolliert nach außen abgeführt werden. Zugleich muss die Feuchtigkeit Feuchtigkeit -->Ausgleichsfeuchte Übersetzungen GB: humidity FR: humidité aus dem Funktionsbereich nach außen entweichen können.	In diesem Bereich müssen insbesondere die Eigenschaften Wärme- und Schallschutz sichergestellt werden. Der Funktionsbereich muss "trocken bleiben" und vom Raumklima getrennt sein.	Die Trennebene von Raum- und Außenklima muss über die gesamte Fläche der Bauteile Bauteile Bauteile sind aus Baustoffen hergestellte Gegenstände, wie z.B. Fenster, Türen, Decken, Wände und Fertigbauteile. Fugendichtstoffe im eingebauten Zustand sind also immer nur ein Bestandteil eines Bauteils. Bauteile werden nach ihrem Feuerwiderstand in einzelne Feuerwiderstandsklassen eingestuft. Übersetzungen GB: FR: Merkblatt MB11 und der Außenwand erkennbar sein und darf nicht unterbrochen werden. Die Konstruktion muss raumseitig luftdicht sein. Die Trennung muss in einer Ebene erfolgen, deren Temperatur- und Luftfeuchtigkeit Luftfeuchtigkeit Es handelt sich um nicht sichtbaren, in der Luft vorhandenen Wasserdampf. Die Aufnahmefähigkeit der Luft für Wasserdampf ist abhängig von der Temperatur und steigt bis zum Sättigungswert von 100%, gemessen in g/m3. Übersetzungen GB: atmospheric moisture FR: humidité / humidité atmosphérique Luftfeuchtigkeit Es handelt sich um nicht sichtbaren, in der Luft vorhandenen Wasserdampf. Die Aufnahmefähigkeit der Luft für Wasserdampf ist abhängig von der Temperatur und steigt bis zum Sättigungswert von 100%, gemessen in g/m3. Übersetzungen GB: atmospheric moisture FR: humidité / humidité atmosphérique über den für das Schimmelpilzwachstum kritischen Werten liegt.

3.2 Notwendigkeit zur Trennung zwischen Raum- und Außenklima

Im Winter ist die absolute Luftfeuchtigkeit in der Regel raumseitig höher als außenseitig, d. h. raumseitig stellt sich ein höherer Wasserdampfteildruck ein als außenseitig. Bei nicht abgedichteten bzw. nicht fachgerecht abgedichteten Fugen führt dieses Dampfdruckgefälle zu einem Wasserdampfstrom in den Funktionsbereich hinein. Gleichzeitig herrscht im Fugenbereich ein Temperaturgefälle, sodass die eingedrungene feuchte Raumluft abgekühlt wird und als Folge bei Unterschreiten der Taupunkttemperatur Tauwasser (Kondensat) anfällt.

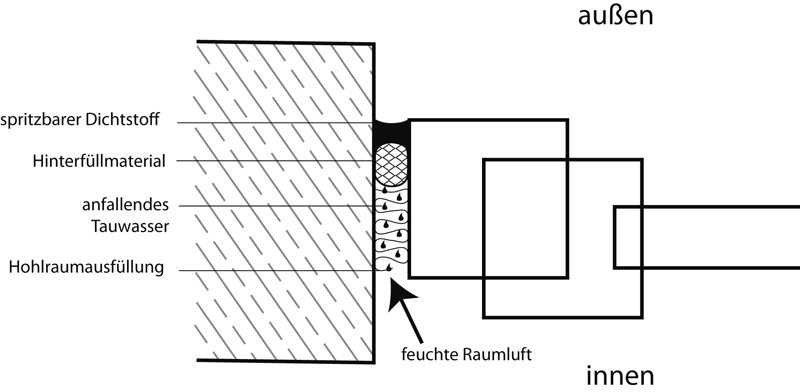

Bild 3
Nicht fachgerechte Abdichtung an der Raumseite.

Die Folge davon ist eine Durchfeuchtung des Baukörperanschlusses mit erhöhtem Wärmeverlust, da ein zusätzlicher Wärmebrückeneffekt entsteht. Außerdem wird der Schallschutz der Dämmung vermindert, da das in den Baukörperanschluss eingedrungene Wasser die Wärme und den Schall besser leitet als die trockene Dämmung. Daher muss eine fachgerechte Abdichtung der Fugen im Anschlussbereich von Fenstern und Außentüren erfolgen.
